KX補償導線-KX-HSF46PF46RP -2*0.75
KX補償導線-KX-HSF46PF46RP -2*0.75 按GB/T4989-94標準等效IEC584-3標準。

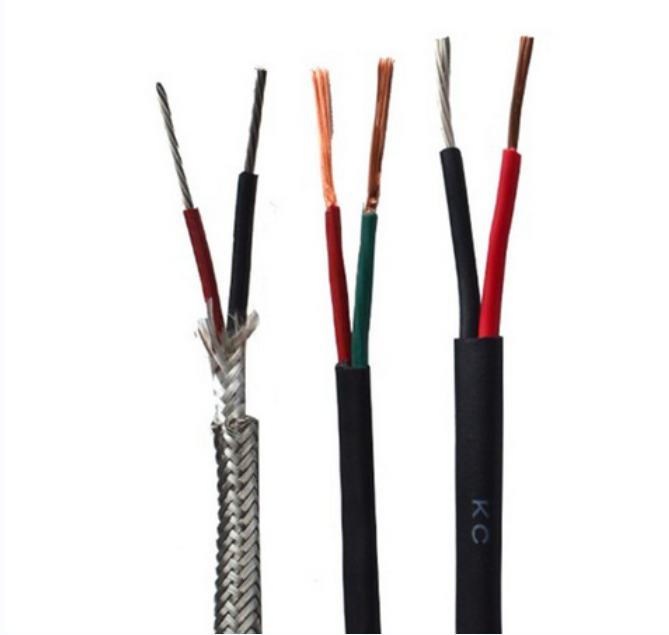

KX補償導線-KX-HSF46PF46RP -2*0.75 用途：KX補償導線-KX-HSF46PF46RP -2*0.75 作用是用來延伸熱電偶的冷端，與測溫儀連接構成測溫系統，具有耐高溫、低溫、耐酸、堿，防腐，耐老化等優異性能，可浸入油水中長期使用，正常工作溫度-40-250℃。KX補償導線
KX-HSF46PF46RP 10*2*1.5 補償導線電纜產品代號及含義
| 項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
| 型號 | SC | 配用S分度號熱電偶補償型補償導線 | 耐熱等 | 70 | 高使用溫度為70℃ |
| RC | 配用R分度號熱電偶補償型補償導線 | 105 | 高使用溫度為105℃ | ||
| NC | 配用N分度號熱電偶補償型補償導線 | 200 | 高使用溫度為200℃ | ||
| NX | 配用N分度號熱電偶補償型補償導線 | 250 | 高使用溫度為250℃ | ||
| KCA KCB |
配用K分度號熱電偶補償型補償導線 | J緣材料 |
V | 聚氯乙烯PVC | |
| KX | 配用R分度號熱電偶補償型補償導線 | Y | 聚乙烯PE | ||
| EX | 配用E分度號熱電偶補償型補償導線 | B | 聚丙烯PP | ||
| JX | 配用J分度號熱電偶補償型補償導線 | F4 | 聚四氟乙烯 | ||
| TX | 配用T分度號熱電偶補償型補償導線 | F46 | 聚全氟乙丙烯 | ||
| 系列代號 | ZR | 阻燃電纜 | 護套材料 | V | 聚氯乙烯 |
| ia | 本安電纜 | B | 玻璃纖維 | ||
| G | 一般用 | F4 | 聚四氟乙烯 | ||
| H | 耐熱用 | F46 | 聚全氟乙丙烯 | ||
| 精度等 | S | 準確 | 屏蔽材料 | P | 銅絲編織 |
| P1 | 鍍錫銅絲編織 | ||||
| / | 普通 | P2 | 銅帶繞包 | ||
| P3 | 鋁/塑復合膜繞包 | ||||
| 規格 | 2×導體截面積mm2 | 導體種類 | R | 單股導體可省略 | |
| 多股絞合導體 |
例：1.與K分度號熱電偶連接的延長型準確補償導線高使用溫度105℃聚氯乙烯J緣和護套，多股絞合導體，鍍錫銅線編織屏蔽。
導體標稱截面為1.5mm2,表示為：KX-Gs （105）-VVRP 2×1.5
補償導線電纜結構尺寸
1.補償導線、補償電纜 參考外徑（mm）
| 類別 | 對數 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
| 1/0.80 | 7/0.30 | 1/1.13 | 7/0.43 | 1/0.38 | 7/0.52 | 1/1.78 | 19/0.41 | ||
| 一般用 | 1 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 10.5 | 11.0 | 11.0 |
| 2 | 20.0 | 20.5 | 20.5 | 21.0 | 23.0 | 23.0 | 26.0 | 26.5 | |
| 3 | 20.5 | 21.0 | 22.0 | 22.5 | 2.0 | 25.0 | 27.0 | 28.5 | |
| 4 | 21.0 | 21.5 | 23.5 | 24.5 | 26.5 | 27.0 | 29.5 | 30.5 | |
| 5 | 23.0 | 24.5 | 25.5 | 26.5 | 28.5 | 29.5 | 31.5 | 33.0 | |
| 7 | 25.0 | 26.5 | 27.5 | 28.5 | 31.0 | 32.0 | 35.0 | 35.5 | |
| 8 | 26.0 | 28.0 | 29.5 | 31.0 | 33.5 | 34.5 | 38.0 | 38.5 | |
| 9 | 28.0 | 29.5 | 32.0 | 33.5 | 35.5 | 37.0 | 40.5 | 41.5 | |
| 10 | 30.0 | 31.0 | 34.0 | 35.5 | 38.0 | 39.5 | 43.5 | 44.5 | |
| 12 | 31.0 | 32.5 | 35.0 | 37.0 | 39.5 | 41.5 | 45.0 | 46.5 | |
| 耐熱用 | 1 | 6.0 | 6.2 | 6.7 | 7.1 | 7.3 | 7.7 | 8.4 | 8.9 |
| 2 | 13.5 | 14.0 | 16.5 | 17.0 | 18.5 | 19.0 | 20.5 | 22.0 | |
| 3 | 14.5 | 15.0 | 17.5 | 19.5 | 20.0 | 20.5 | 22.0 | 23.5 | |
| 4 | 15.5 | 16.5 | 19.0 | 20.5 | 21.0 | 22.0 | 24.0 | 25.5 | |
| 5 | 17.0 | 17.5 | 20.5 | 21.5 | 23.0 | 24.0 | 26.0 | 28.5 | |
| 7 | 19.0 | 20.0 | 23.0 | 24.5 | 26.0 | 27.5 | 29.5 | 31.5 | |
| 8 | 20.5 | 21.0 | 24.5 | 26.5 | 27.5 | 29.0 | 31.5 | 33.5 | |
| 9 | 21.5 | 22.5 | 25.5 | 28.0 | 29.0 | 31.0 | 33.0 | 35.0 | |
| 10 | 22.5 | 23.5 | 27.5 | 29.5 | 31.0 | 33.0 | 34.5 | 37.0 | |
| 12 | 24.0 | 25.2 | 30.0 | 32.0 | 33.0 | 35.0 | 37.0 | 40.0 | |
2.本安型補償導線，補償電纜參考外徑（mm）
| 線對數 |
一般熱用G | 耐熱用H | ||||||
| 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
| 1 | 8.5 | 15.5 | 11.5 | 12.5 | 6.5 | 7.5 | 8.0 | 9.0 |
| 2 | 20.5 | 21.0 | 23.5 | 26.5 | 14.0 | 17.0 | 19.0 | 22.0 |
| 3 | 21.0 | 22.5 | 25.0 | 28.5 | 15.0 | 19.5 | 20.5 | 23.5 |
| 4 | 21.5 | 24.0 | 27.0 | 31.0 | 16.5 | 20.5 | 22.5 | 25.5 |
| 5 | 24.0 | 26.5 | 29.5 | 32.5 | 17.5 | 21.5 | 24.0 | 28.5 |
| 7 | 26.5 | 28.5 | 32.0 | 35.5 | 20.0 | 25.0 | 27.5 | 31.5 |
| 8 | 28.0 | 31.0 | 34.5 | 39.0 | 21.5 | 26.5 | 29.5 | 33.5 |
| 9 | 30.0 | 33.5 | 37.0 | 41.5 | 22.5 | 28.0 | 31.0 | 35.0 |
| 10 | 31.0 | 35.0 | 39.5 | 44.5 | 23.5 | 29.5 | 32.5 | 37.0 |
| 12 | 32.5 | 37.0 | 41.5 | 46.5 | 25.0 | 31.5 | 34.5 | 38.5 |
技術指標
| 補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | |||
| 正 | 負 | 正 | 負 | |||
| SC | 鉑銠10-熱電偶 |
S | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
| RC | 銠13-鉑熱電偶 | R | RPC（銅） | RNC（銅鎳） | 紅 | 綠 |
| KCA | 鎳鉻-鎳硅鉻熱電偶 |
K | KPCA（鐵） | KNCA（銅鎳） | 紅 | 藍 |
| KCB | KPCB（銅） | KNCB（銅鎳） | 紅 | 藍 | ||
| KX | KPX（鎳鉻） | KNX（銅鎳） | 紅 | 黑 | ||
| NC | 鎳鉻硅-鎳硅熱電偶 |
N | NPC（鐵） | NNC（銅鎳） | 紅 | 灰 |
| NX | NPX（鎳鉻硅） | NNX（銅鎳） | 紅 | 灰 | ||
| EX | 鎳鉻-銅鎳熱電偶 |
E | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
| JX | 鐵-銅鎳熱電偶 |
J | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
| TX | 銅-銅鎳熱電偶 |
T | TPX（銅） | TNX（銅鎳）T | 紅 | 白 |
注：型號個字母與熱電偶分度號相對應，D二個字母“C”表示補償型補償導線，字母“X”表示延長型補償導線。SC型補償導線可配用R型分度號熱電偶。
2.使用分類和護層顏色
| 使用分類 | 精度等標志 | 護套顏色 | |||
| 普通 | 準確 | 普通 | 準確 | ||
| 一般用 | G | / | S | 黑色 | 灰色 |
| 耐熱用 | H | / | S | 黑色 | 黃色 |
