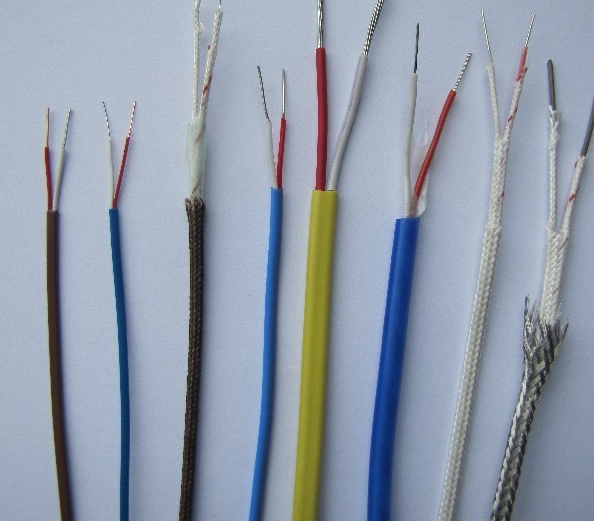

NX補償導線
NX補償導線執行標準：GB/T4989-1994
NX補償導線產品特性：
1、額定電壓：無要求
2、工作溫度：-25～+200℃
3、導 體：實芯或絞合合金絲
4、J 緣：聚氯乙烯/聚四氟乙烯
5、護 套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏 蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏 色：紅/黃/蘭/白/黑/灰/棕等
特點/用途：
NX補償導線它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有J緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
NX 型號、M稱及配用熱電偶：
NX補償導線產品特性：
1、額定電壓：無要求
2、工作溫度：-25～+200℃
3、導 體：實芯或絞合合金絲
4、J 緣：聚氯乙烯/聚四氟乙烯
5、護 套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏 蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏 色：紅/黃/蘭/白/黑/灰/棕等
特點/用途：
NX補償導線它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有J緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
NX 型號、M稱及配用熱電偶：
|
型號 |
M稱
|
配用熱電偶
|
熱電偶分度號
|
產品用型號含義
|
|
SC或RC
|
銅 - 銅鎳 0.6 補償型導線
|
鉑銠 10- 鉑熱電偶
鉑銠 13- 鉑熱電偶 |
S或R
|
S- 表示熱電特性允差為準確補償導線； P- 表示有屏蔽層的補償導線； G- 表示一般用補償導線； V- 聚氯乙烯材料（ PVC ）； H- 表示耐熱用補償導線； F- 聚四氟乙烯材料； R- 表示多股補償導線； B- 無堿玻璃絲材料
|
|
KCA
KCB KX |
鐵 - 銅鎳 22 補償型導線
銅 - 銅鎳 40 補償型導線 鎳鉻 10- 鎳硅 3 延長型導線 |
鎳鉻 - 鎳硅熱電偶
|
K
|
|
|
NC
NX |
鐵 - 銅鎳 18 補償型導線鎳鉻 14- 鎳硅延長型導線
|
鎳鉻硅 - 鎳硅熱電偶
|
N
|
|
|
EX
|
鎳鉻 10- 銅鎳 45 延長型導線
|
鎳鉻 - 銅鎳熱電偶
|
E
|
|
|
JX
|
鐵 - 銅鎳 45 延長型導線
|
鐵 - 銅鎳熱電偶
|
J
|
|
|
TX
|
銅 - 銅鎳 45 延長型導線
|
銅 - 康銅熱電偶
|
T
|
產品規格：
|
線芯型式 |
線芯標稱截面（mm2）
|
線芯股數
|
合金絲單線直徑（ mm ）
|
|
單股線芯
|
0.2
0.5 1.0 1.5 2.5 |
1
1 1 1 1 |
0.52
0.80 1.13 1.37 1.76 |
|
多股線芯（軟線）
|
0.2
0.5 1.0 1.5 2.5 |
7
7 7 7 19 |
0.20
0.30 0.43 0.52 0.41 |
產品結構尺寸：
|
使用分類 |
線芯標稱截面
（mm2） |
J緣層標稱厚度
（mm） |
護套標稱厚度
（mm） |
補償導線大外徑（mm）
|
|
|
單股線芯
|
多股軟線芯
|
||||
|
一般用
|
0.2
0.5 1.0 1.5 2.5 |
0.4
0.3 0.7 0.7 0.7 |
0.7
0.8 1.0 1.0 1.0 |
3.0 × 4.6
3.7 × 6.4 5.0 × 7.7 5.2 × 8.3 5.7 × 9.3 |
3.1 × 4.8
3.9 × 6.6 5.1 × 8.0 5.5 × 8.7 5.9 × 9.8 |
|
耐熱用
|
0.2
0.5 1.0 1.5 2.5 |
0.4
0.4 0.4 0.4 0.4 |
0.3
0.3 0.3 0.3 0.3 |
2.3 × 4.0
2.6 × 4.6 3.0 × 5.3 3.2 × 5.8 3.6 × 6.7 |
2.4 × 4.2
2.8 × 4.8 3.1 × 5.6 3.4 × 6.2 4.0 × 7.3 |
20℃時往復電阻值：
|
補償導線型號
|
線芯標稱截面（mm2）
|
||||
|
0.2
|
0.5
|
1.0
|
1.5
|
2.5
|
|
|
SC 或 RC
KCA KCB KX EX JX TX NC NX |
0.25
3.50 2.60 5.50 6.25 3.25 2.60 3.75 7.15 |
0.10
1.40 1.04 2.20 2.50 1.30 1.04 1.50 2.86 |
0.05
0.70 0.52 1.10 1.25 0.65 0.52 0.75 1.43 |
0.03
0.47 0.35 0.73 0.73 0.43 0.35 0.50 0.95 |
0.02
0.28 0.21 0.44 0.50 0.26 0.21 0.30 0.57 |
