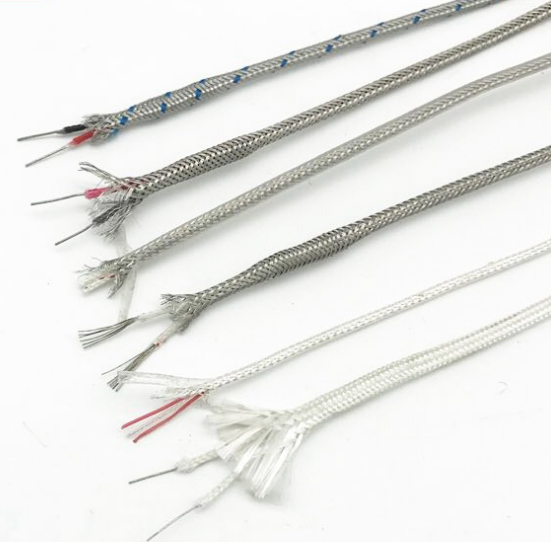

溫補償導線KXHF4產品特性
高溫補償導線EX-HF4P2×1.5mm2額定溫度：-60℃～+350℃
高溫補償導線EX-HF4P2×1.5mm2執行標準：GB/T4989-94等效采用IEC584-3《熱電偶第三部分-補償導線》
屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維
高溫補償導線KXHF4 用途：
高溫補償導線EX-HF4P2×1.5mm2于電熱偶用補償導線，用于電力、冶金、石油、化工、輕紡、等廠礦及科研部門中的溫度測量控制系統，該補償線纜敷設方便簡單，具有防潮耐火、耐酸堿、耐高溫、耐老化等特點，屏蔽可以防止外界干擾
使用溫度：
耐火、耐溫型：-40℃~+250℃
耐火、耐高溫：-40℃~+380℃
普通型：-20℃~+100℃
型號、名稱、規格的表示方法：
本產品適用分度號為：S，R，B，K，E，J，T和EA型熱電偶配用的補償導線，補償導線、補償電纜
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表連接構成測溫系統。本產品等效采用《IEC584-3》標準，產品質量優于 《GB4989-85》標準。絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出和繞包新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可滲入油水中長期使用。使用溫度在-60～205～260℃，屬于當代xj****水平當代xj****水平。產品主要應用于各種測溫裝置，已被廣泛用于電力、冶金、石油、化工、輕紡等工業及國防、科研等部門。
補償導線型號按產品品種劃分為： KX、NX 、KC、EX、JX、TX、SC、RC 。
|
產品規格: KX-HF4P2×1.5mm2 導體材質為：鎳鉻+鎳硅
|
產品規格: EX-HF4P2×1.5mm2 導體材質為：鎳鉻+鎳硅
|
產品規格: KC-HF4P2×1.5mm2 導體材質為：鎳鉻+鎳硅
|
產品規格: SC-HF4P2×1.5mm2 導體材質為：鎳鉻+鎳硅
|
其中:
1）型號*個字母與熱電偶的分度號相對應；
2）字母“X"表示延伸型補償導線
3）字母“C"表示補償型補償導線
4）字母“H"表示耐高溫
5）字母“R"表示多股
6）字母“P"表示屏蔽
7）字母“F"表示聚四氟乙烯材料
8）字母“B"表示玻璃纖維材料
9）字母“S"表示精密級補償導線
10）字母“G"表示一般用補償導線
溫度范圍：－40℃～+260℃～400℃可以定做耐溫0℃～1000℃的補償導線。
注：SC型補償導線可配用R型分度號熱電偶
型號分度和絕緣著色
|
型號 |
熱電偶分度號 |
配用熱電偶 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
BC |
B |
鉑銠30-鉑銠6 |
銅 |
銅 |
紅 |
灰 |
|
SC |
S |
鉑銠10-鉑 |
SPC（銅） |
SNC（銅鎳0.6） |
紅 |
綠 |
|
RC |
R |
鉑銠13-鉑 |
RPC（銅） |
SNC（銅鎳0.6） |
紅 |
綠 |
|
KCA |
K |
鎳鉻-鎳硅 |
KPCA（鐵） |
KNCA（銅鎳2） |
紅 |
藍 |
|
KCB |
KPCB（銅） |
KNCB（銅鎳4） |
紅 |
藍 |
||
|
KX |
KPX（鎳鉻10） |
KNX（鎳硅3） |
紅 |
黑 |
||
|
NC |
N |
鎳鉻硅-鎳硅 |
NPC（鐵） |
NNC（銅鎳18） |
紅 |
灰 |
|
NX |
NPX（鎳硅14硅） |
NNX（鎳硅4） |
紅 |
灰 |
||
|
EX |
E |
鎳鉻-銅鎳 |
EPX（鎳硅10） |
ENX（銅鎳45） |
紅 |
棕 |
|
JX |
J |
鐵-銅鎳 |
JPX（鐵） |
JNX（銅鎳45） |
紅 |
紫 |
|
TX |
T |
銅-銅鎳 |
TPX（銅） |
TNX（銅鎳45） |
紅 |
白 |
|
WC3/25 |
WRa3-WRa25 |
鎢錸-鎢錸25 |
WPC3/25 |
WNC3/25 |
紅 |
黃 |
|
WC5/26 |
WRa5-WRa26 |
鎢錸5-鎢錸26 |
WPC5/26 |
WNC5/26 |
紅 |
橙 |
使用分類及護層顏色
|
使用分類 |
精度等級及標志 |
護層著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
B |
A |
黑色 |
灰色 |
|
耐熱用 |
H |
B |
A |
黑色 |
黃色 |
