執行標準

GB4990?????????????????熱電偶用補償導線合金絲

GB/T4989?????????????? 熱電偶用補償電纜

GB/T2951???????????????電線電纜機械性能試驗方法

GB/T3048?????????????? 電線電纜電性能試驗方法

GB6995???????????????? 電線電纜識別標志方法

GB8170???????????????? 數字修約規則

Q/321023KLA11????????? 測量和計算機輸入用電纜

GB4005???????????????? 電線電纜交貨盤

使用條件

1 敷設條件

??? 敷設環境有溝槽、排管、溝道、橋架等多種方式。

??? 敷設時低環境溫度在-25℃。

2 耐地震能力

地震烈度8度（a=0.1g）。

3 運行要求

??? 導體長期工作溫度?????????????????? -60～200℃

??? 短路時電纜導體的高溫度????????????? 260℃

?

序號

產品M稱

規格型號

1

耐高溫補償導線

KX-HA-FFP2*0.5

2

耐高溫補償導線

KX-HA-FFP2*1.0

3

耐高溫補償導線

KX-HA-FFP2*1.5

4

耐高溫補償導線

KX-HA-FFP2*2.5

技術參數

4.1導體

4.1.1 KX型熱電偶補償電纜導體采用準確J鎳鉻10-鎳硅3合金絲，其性能符合GB/4990的規定。

4.1.2導體表面光潔、無油污、無損傷J緣的毛刺、銳邊、無凸起或斷裂的單線。

4.2 J緣

4.2.1J緣材料為氟塑料，采用鎳基合金高溫擠出機高速銷售，擠包在導體上的J緣性能符合Q/321023KLA11的規定。

4.2.2J緣標稱厚度符合Q/321023KLA11的規定，J緣厚度平均值不小于規定的標稱值，J緣任一點薄點的測量厚度不小于標稱值的90%減去0.1mm。

4.3火花

銷售過程中J緣層中間檢驗應按GB/T3048規定進行交流50HZ 6KV火花耐壓試驗。

4.4對絞

4.4.1對絞組采用顏色識別標志，每對線組由兩根不同顏色的單線和一條雙色扎帶組成。

4.4.2對絞節距應不大于100mm。相鄰對絞組節距應不相同。

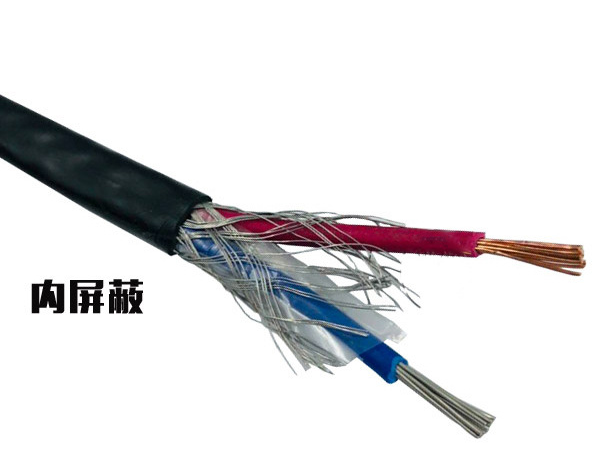

4.5對絞屏蔽(二線組或三線組)

4.5.1 對絞屏蔽內繞包非吸濕性包帶隔離,其重疊率不小于15%。

4.5.2 對絞屏蔽采用φ0.15mm鍍錫銅絲編織而成,其編織密度不小于80%。

4.6成纜

4.6.1電纜成纜的填充材料采用非吸濕性材料，緊密無空隙,成纜后纜芯外形圓整。

4.6.2成纜線芯絞合節距應不大于絞合外徑的20倍。

4.7 總屏蔽

4.7.1電纜采用鍍錫銅絲編織總屏蔽。

4.7.2屏蔽編織密度不小于80%。

4.7.3屏蔽前采用非吸濕性包帶繞包隔離，繞包重疊率不小于15%。

4.8外護套

?

產品實驗

5.1 補償導線在制造、處理、試驗、檢驗過程中，買貨方有權監造和見證，供貨方不得拒J，買貨方的此行為不免除供貨方對產品質量的責任。

5.2 出廠試驗

??? 每批電纜出廠前,按本技術規范要求進行出廠試驗。出廠試驗報告附在電纜盤上。

5.2.1結構尺寸檢查

????? 每批電纜出廠前,按Q/321023KLA11試驗項目進行導體、J緣和護套的尺寸檢查。

5.2.2往復電阻

???? KX型熱電偶電纜20℃時往復電阻不大于0.73Ω/m。

5.2.3 交流電壓試驗

成品電纜施加工頻電壓0.5kV，時間為1分鐘，不發生擊穿。

5.2.4 機械性能試驗

???? 每批電纜J緣護套機械物理性能符合Q/321023KLA11規定。

?

******型號

KX-H-FFP、KX-HA-FFR、KX-HS-FFRP、KX-HB-FF、KX-HS-FGP、KX-HS-FGR、ZR-KXFVP、ZR-KX-GS-FVRP、KX-GA-FVP、KX-FFRP、KX-FF、KX-HA-FF46、KX-HA-FF46RP、ZR-KXFF、KX-FPGP、KXR-FFP、KX-HA-FFRP、KX-HS-FFR、KX-HS-FFP、KX-HA-FFP、KX-HB-FFP、KX-H-FFP2、ZR-KX-HA-FFP、ZR-KX-HS-FFP、KXFF、KXFFR、KXFFRP、KXFFP、KXFF46、KXFGP、KXFGRP、KXFGR、ZR-KX-HB-FFP
