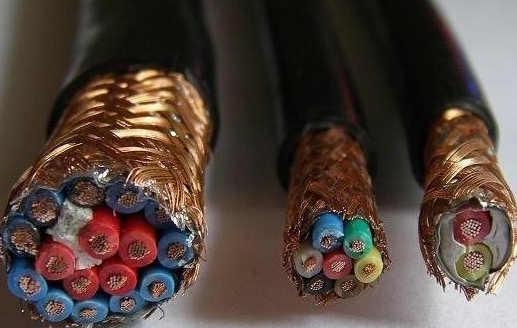

WDZ-KYJYP-23低煙無鹵屏蔽電纜
WDZ-KYJYP-23低煙無鹵屏蔽電纜適合用于交流50-60Hz，額定電壓750V及以下，有低煙、無鹵無毒、無腐蝕(無公害電纜)阻燃要求作為控制監控回路等場合使用
一、銷售標準:
WDZ-KYJYP-23低煙無鹵屏蔽電纜采用企業標準及參照GB9330-88
二、技術性能
WDZ-KYJYP-23低煙無鹵屏蔽電纜參照IEC227、IEC1034、IEC332國際標準設計
三、性能要求
①成束燃燒A類或B類、(炭化部分高度)：≤2.5m
②不延燃(未燒損距離)：≥50mm
③濃煙度（小透光率)≥60%
④HCL含量度≤0.5mg/g
四、型號M稱
|
型號 |
電纜M稱 |
|
DWZ-KVV |
銅芯低煙無鹵聚烯烴J緣及護套阻燃控制電纜 |
|
DWZ-KVVP |
銅芯低煙無鹵聚烯烴J緣及護套編織屏蔽阻燃控制電纜 |
|
DWZ-KVVP2 |
銅芯低煙無鹵聚烯烴J緣及護套銅帶屏蔽阻燃控制電纜 |
|
DWZ-KVV22 |
銅芯低煙無鹵聚烯烴J緣及護套鋼帶鎧裝阻燃控制電纜 |
|
DWZ-KVVR |
銅芯低煙無鹵聚烯烴J緣及護套阻燃控制軟電纜 |
|
DWZ-KVVRP |
銅芯低煙無鹵聚烯烴J緣及護套紡織屏蔽阻燃控制軟電纜 |
|
DWZ-KVVP2-22 |
銅芯低煙無鹵聚烯烴J緣及護套銅帶屏蔽鋼帶鎧裝阻燃控制電纜 |
|
WDZ-KYJY |
銅芯交聯聚乙烯J緣聚烯烴護套無鹵低煙阻燃控制電纜 |
|
WDZ-KYJYP |
交聯聚乙烯J緣鋼帶鎧裝無鹵低煙A(B或C)類阻燃電力電纜 |
|
WDZ-KYJYP2 |
交流聚乙烯J緣細鋼絲鎧裝無鹵低煙A(B或C)類阻燃電力電纜 |
|
WDZ-KYJYP3 |
銅芯交聯聚乙烯J緣聚烯烴護套鋁塑復合帶屏蔽無鹵低煙阻燃控制電纜 |
|
WDZ-KYJY23 |
銅芯交聯聚乙烯J緣聚烯烴護套鋼帶鎧裝無鹵低煙阻燃控制電纜 |
|
WDZ-KYJYP2/23 |
銅芯交聯聚乙烯J緣聚烯烴護套銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜 |
|
WDZ-KYJYP3/23 |
銅芯交聯聚乙烯J緣聚烯烴護套鋁塑復合帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜 |
“WDZ”:表示低煙無鹵阻燃
五、電纜規格
|
型號 |
導體標稱截面（mm2） |
|||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
|
芯數 |
||||||||
|
DWZ-KVV |
- |
2～61 |
2～14 |
2～10 |
||||
|
DWZ-KVV2 |
- |
4～61 |
4～14 |
4～10 |
||||
|
DWZ-KVV22 |
- |
7～61 |
4～61 |
4～14 |
4～10 |
|||
|
DWZ-KVVR |
- |
4～61 |
- |
- |
||||
|
DWZ-KVVRP |
- |
4～61 |
4～48 |
- |
- |
|||
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、44、48、52和61芯。
六、交貨要求
①成圈100M,成盤應大于100M；
②根據供需雙方協議允許任何長度交貨，長度計量誤差為±0.5％
