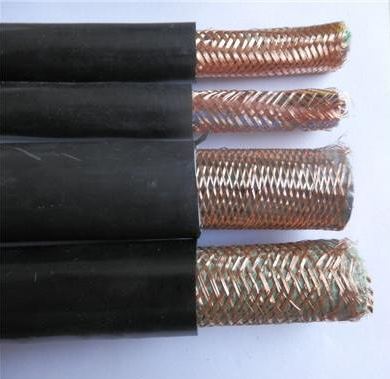

低煙無鹵屏蔽電纜WDZA-YJVP WDZ-YJVP
低煙無鹵屏蔽電纜WDZA-YJVP WDZ-YJVP適用于交流額定電壓0.6/1KV及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的有害性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
低煙無鹵屏蔽電纜WDZA-YJVP WDZ-YJVP使用特性1.電纜額定電壓UO/U:600/1000V，交流聚烯烴UO/U為0.6/1KV2.電纜長期工作溫度為:-20℃－90℃，-40℃－105℃3.推薦彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
主要技術指標1. 低煙無鹵屏蔽電纜WDZA-YJVP WDZ-YJVP應經受環境溫度下工頻電壓試驗3kV，5min不擊穿2.電 纜的透光率應符合下表電纜外徑 D(mm) 透光率(％)≥ 電纜外徑 D(mm) 透光率(％)≥ D＞40 70 5＜D≤10 5010＜D≤40 60 D≥5 403.電纜的不延燃性(阻燃特性):應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-904.鹵酸氣體釋放量，符合IEC754-15.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/m。
二、低煙無鹵屏蔽電纜WDZA-YJVP WDZ-YJVP絕緣要求：
1低煙無鹵阻燃料
低煙無鹵電纜阻燃護套料耐溫等級有70℃，90℃，一般要求產品氧指數達到32以上，具有良好的機械性能和加工性能，可廣泛應用于電力電纜、通信電纜、控制電纜、船用電纜等的護套層。
2低煙無鹵電纜阻燃絕緣料
低煙無鹵阻燃絕緣料性能與低煙無鹵護套料相似，絕緣性能要求更高，可用于電力電纜、通信電纜、電子線等的絕緣層。
3低煙無鹵阻電纜燃隔氧層
該材料用于具有較高阻燃要求的電力電纜的內護套層，可提高電纜整體的阻燃效果，適當降低對電纜絕緣護套層的阻燃要求。
三、低煙無鹵屏蔽電纜WDZA-YJVP WDZ-YJVP使用特性
1.電纜額定電壓UO/U:600 /1000V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為:-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
4.電纜的不延燃性(阻燃特性):應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/mm。
四、低煙無鹵屏蔽電纜型號
|
型 號 |
名 稱 |
|
WDZA-KYJY |
銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJY |
|
|
WDZC-KYJY |
|
|
WDZA-KYJYP |
銅芯交聯聚乙烯絕緣銅絲屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP |
|
|
WDZC-KYJYP |
|
|
WDZA-KYJYP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP2 |
|
|
WDZC-KYJYP2 |
|
|
WDZA-KYJYP3 |
銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP3 |
|
|
WDZC-KYJYP3 |
|
|
WDZA-KYJYP2-23 |
銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP2-23 |
|
|
WDZC-KYJYP2-23 |
五、主要技術指標
導體直流電阻
|
標稱截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|
20℃時導體直流電阻≤Ω/KM |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1、 絕緣電阻：90℃時絕緣體積電阻率≥1012Ω·CM；90℃時絕緣電阻常數ki≥3.67MΩ·KM；
2、 電纜經受3.5KV交流電壓試驗，5min不發生擊穿；
3、 按IEC754標準試驗，PH值≥4.3；
4、 按IEC1034標準試驗，透光率≥60%；
5、 電纜通過GB/T18380-2001規定的阻燃試驗。
